Distribuidores Industriales

De 160A, 250A, 400A, 630A y 800A

Descripción:

    Modelo Profesional:

    • Los puntos de conexión se realizan por medio de tornillos de cabeza cilíndrica allen, provistos con arandelas grower y planas. La cabeza allen facilita la maniobra de ajuste del tornillo ya que se debe lograr una buena presión de contacto terminal-barra. Por su parte la arandela grower asegura que la presión del contacto perdure a través del tiempo. En el caso de la arandela plana facilita el posicionamiento del terminal y lo mantiene inalterable cuantas conexiones o desconexiones se realicen.
    • Cada planchuela posee un botón de color que sirve para identificar las diferentes fases de acuerdo con las normas IRAM 2183.
    • Poseen una tapa de policarbonato para lograr una protección contra contactos involuntarios contra las partes bajo tensión. Las barras de cobre estañadas están configuradas a 45º para lograr un mejor aprovechamiento de espacio en el tablero.

    Modelo Standard:

    • Los puntos de conexión se realizan por medio de tornillos de cabeza fijadora con ranura combinada.
    • Poseen una tapa de policarbonato para lograr una protección contra contactos involuntarios contra las partes bajo tensión. Las barras de cobre estañadas están configuradas a 45º para lograr un mejor aprovechamiento de espacio en el tablero.

    Modelo Profesional

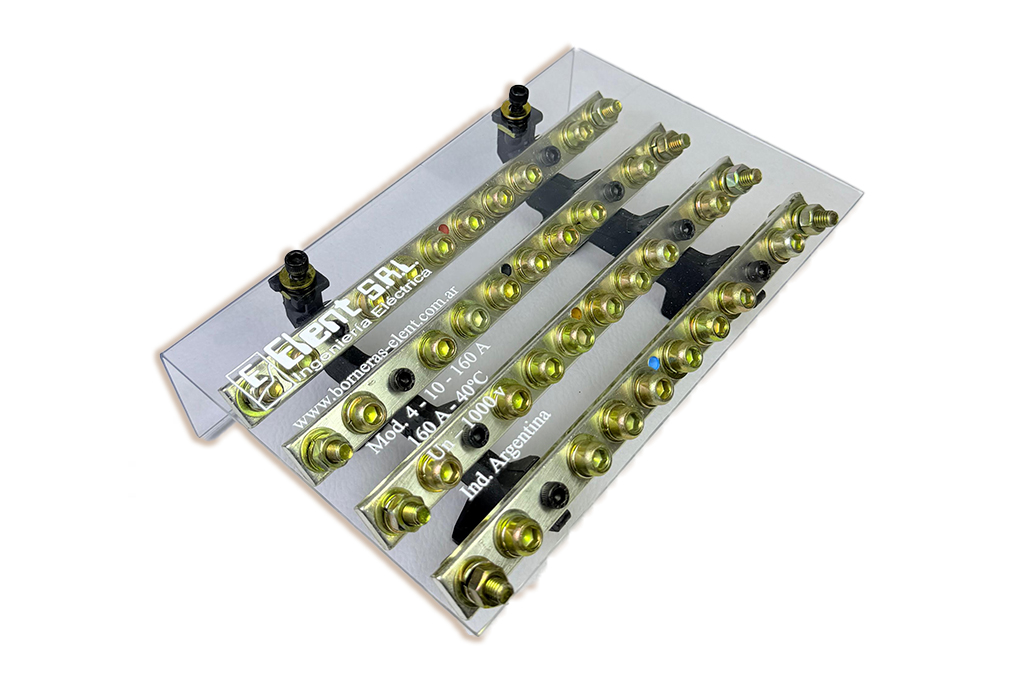

    Modelo: 4 10 160AP // Puntos de Conexión: 10 //
    2 entradas con bulones M6 y 8 salidas con tornillo allen M6 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

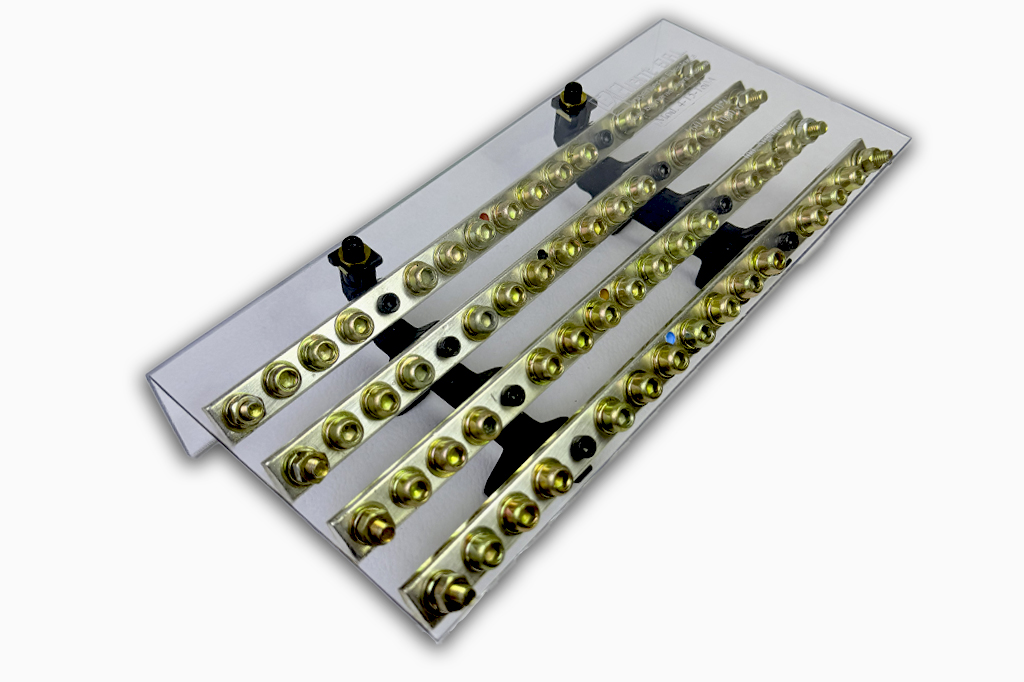

    Modelo: 4 15 160AP // Puntos de Conexión: 15 //
    2 entradas con bulones M6 y 13 salidas con tornillo allen M6 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

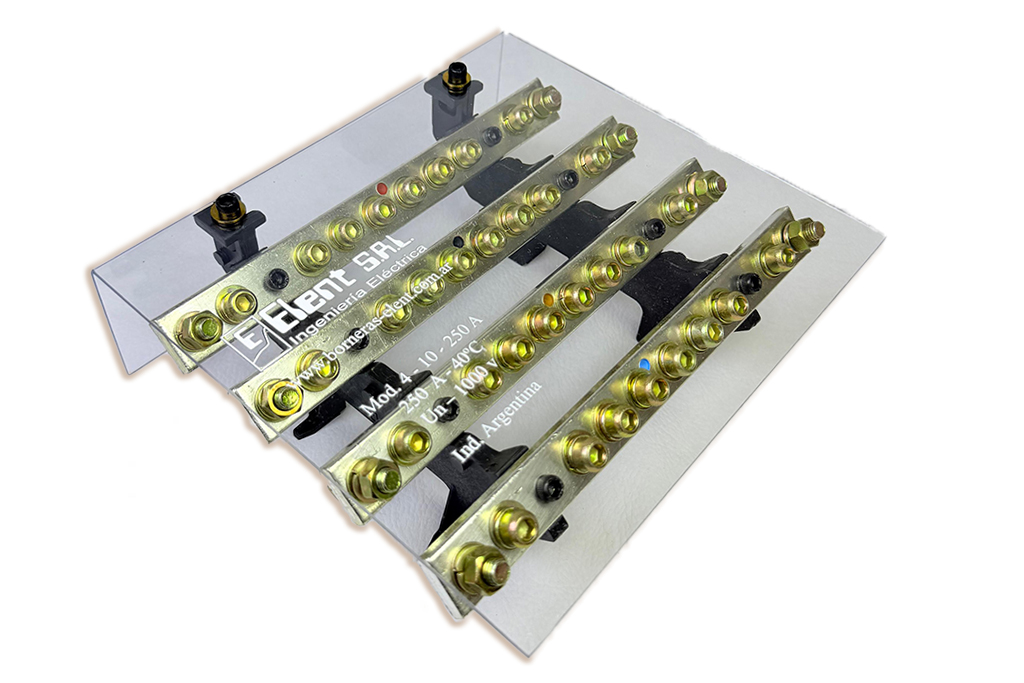

    Modelo: 4 10 250AP // Puntos de Conexión: 10 //
    2 entradas con bulones M6 y 8 salidas con tornillo allen M6 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

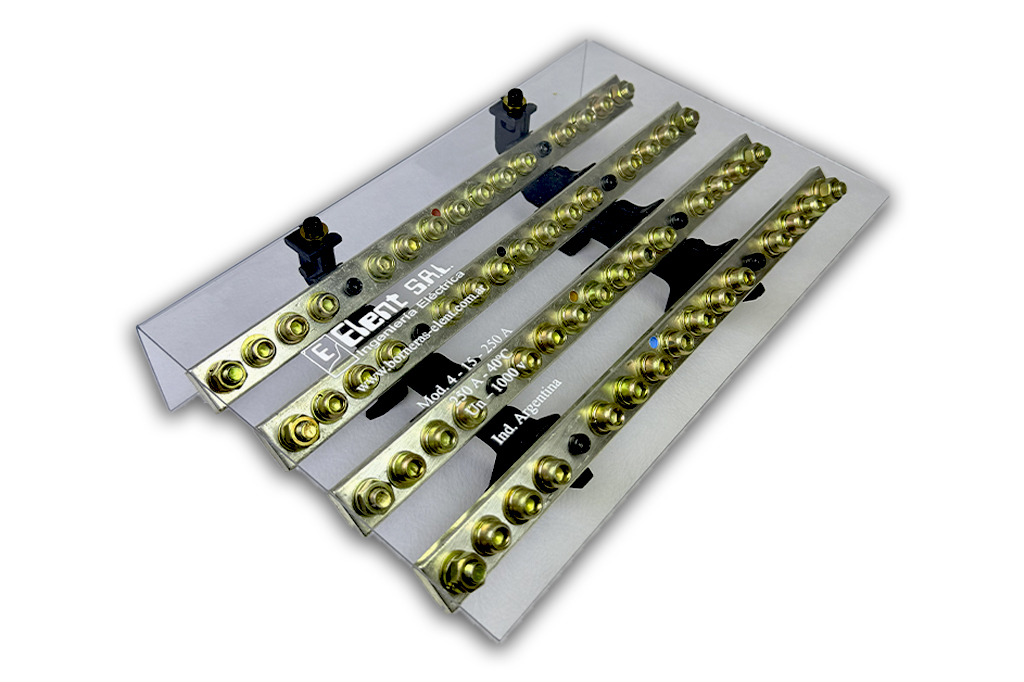

    Modelo: 4 15 250AP // Puntos de Conexión: 15 //
    2 entradas con bulones M6 y 13 salidas con tornillo allen M6 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

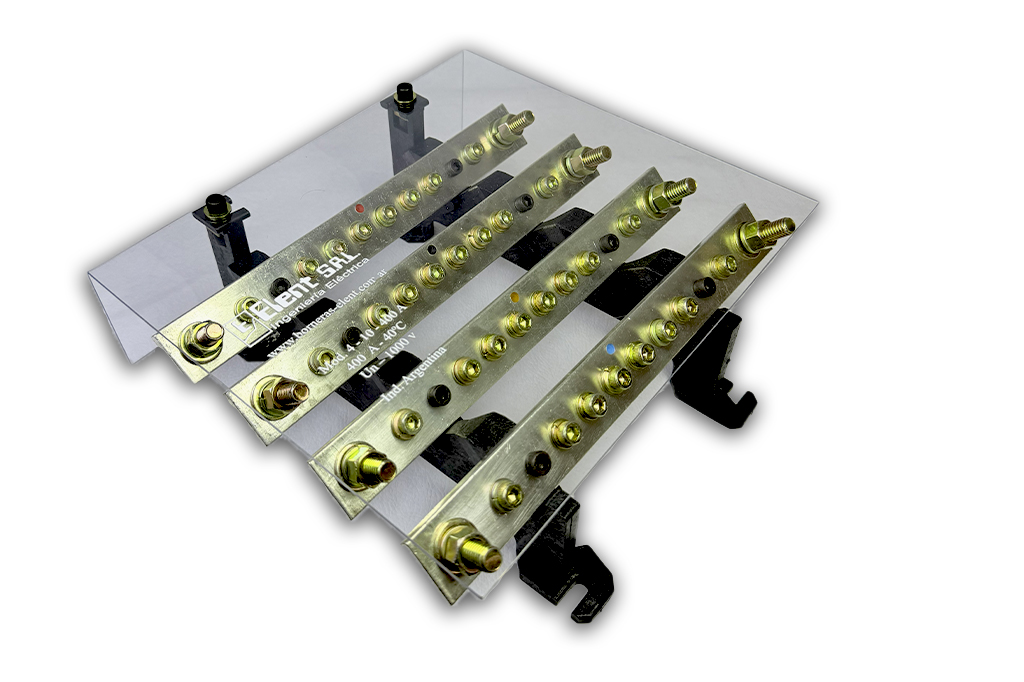

    Modelo: 4 10 400AP // Puntos de Conexión: 10 //
    2 entradas con bulones M7 y 8 salidas con tornillo allen M7 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

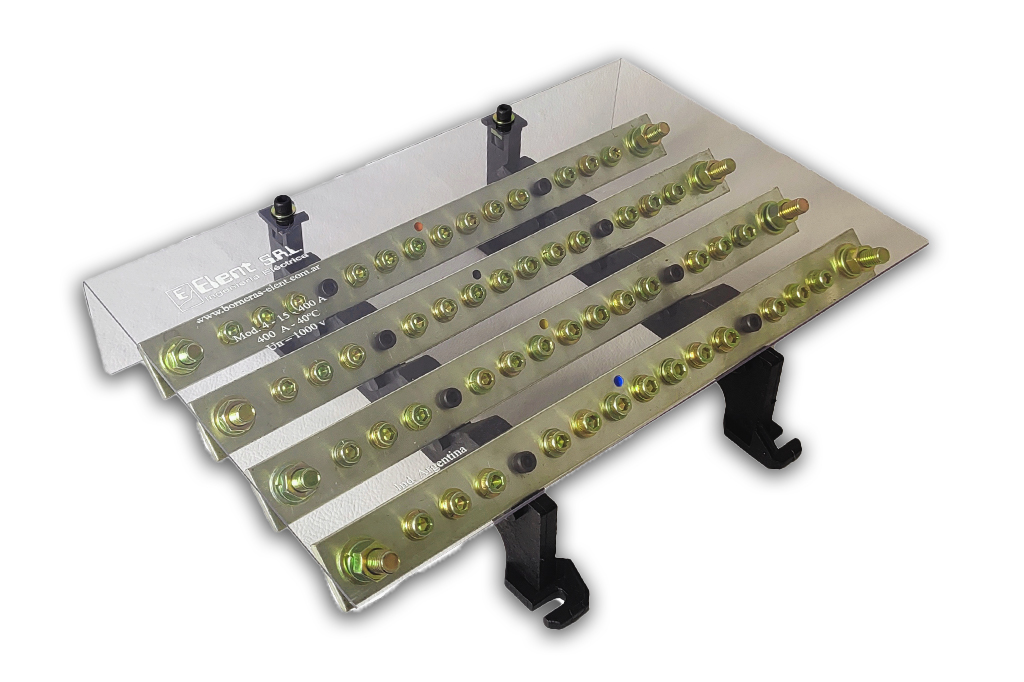

    Modelo: 4 15 400AP // Puntos de Conexión: 15 //
    2 entradas con bulones M7 y 13 salidas con tornillo allen M7 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

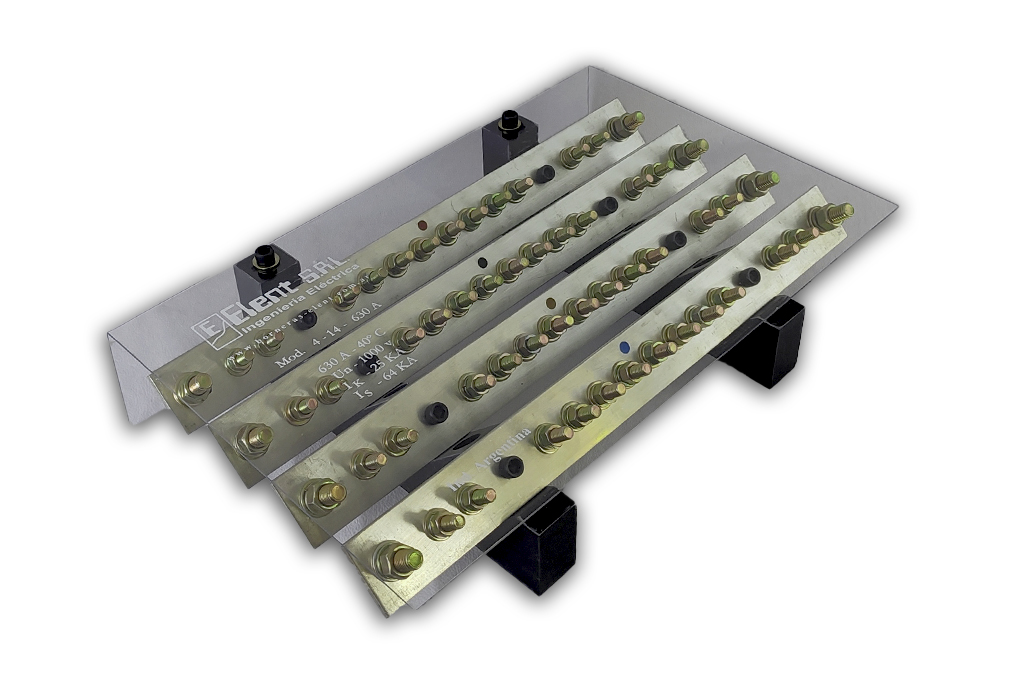

    Modelo: 4 14 630AP // Puntos de Conexión: 14 //
    2 entradas con bulones de 1/2 y 12 salidas con bulones de 3/8 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

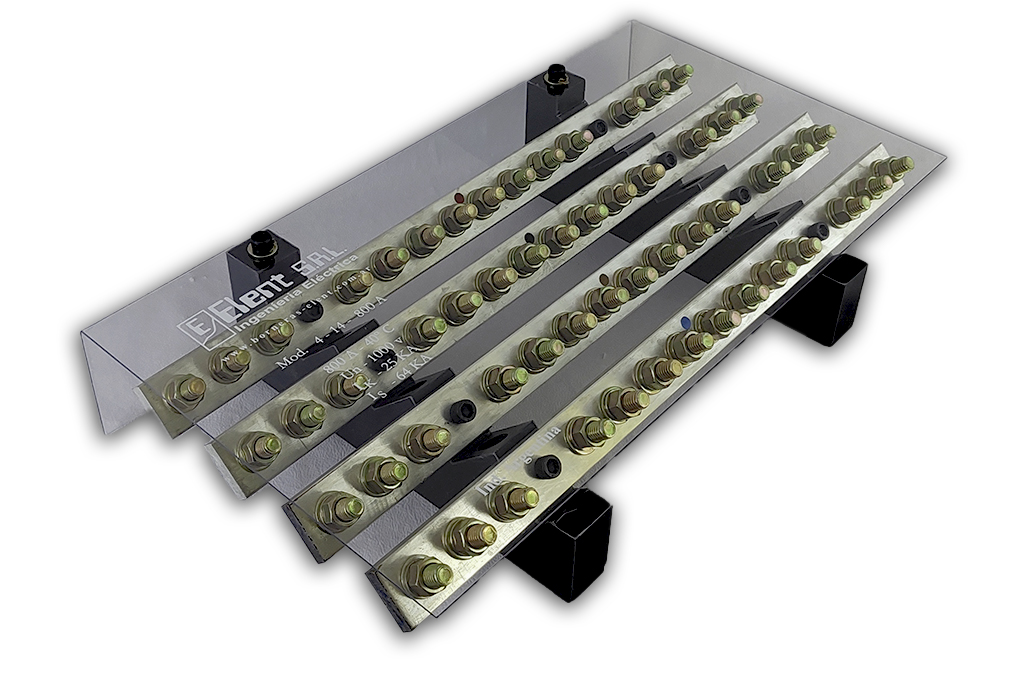

    Modelo: 4 14 800AP // Puntos de Conexión: 14 //
    4 entradas con bulones de 1/2 y 10 salidas con bulones de 1/2 por barra
    Los puntos de conexión están provistos con arandelas grower y planas

    Modelo Standard

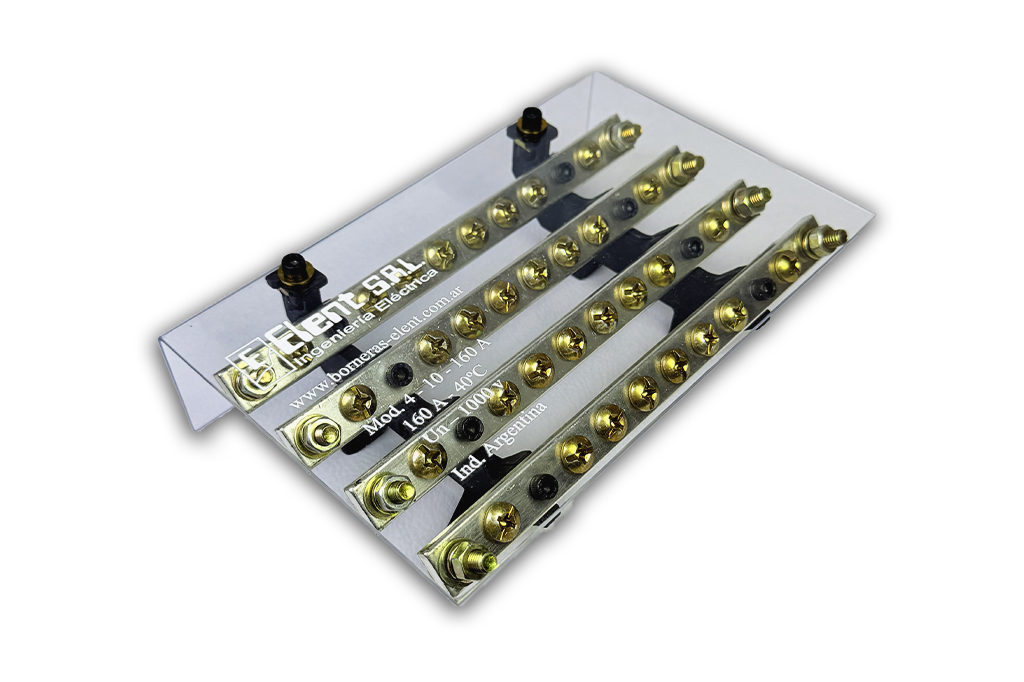

    Modelo: 4 10 160AS // Puntos de Conexión: 10 //
    2 entradas con bulones M6 y 8 salidas con tornillo fijadora M6 por barra

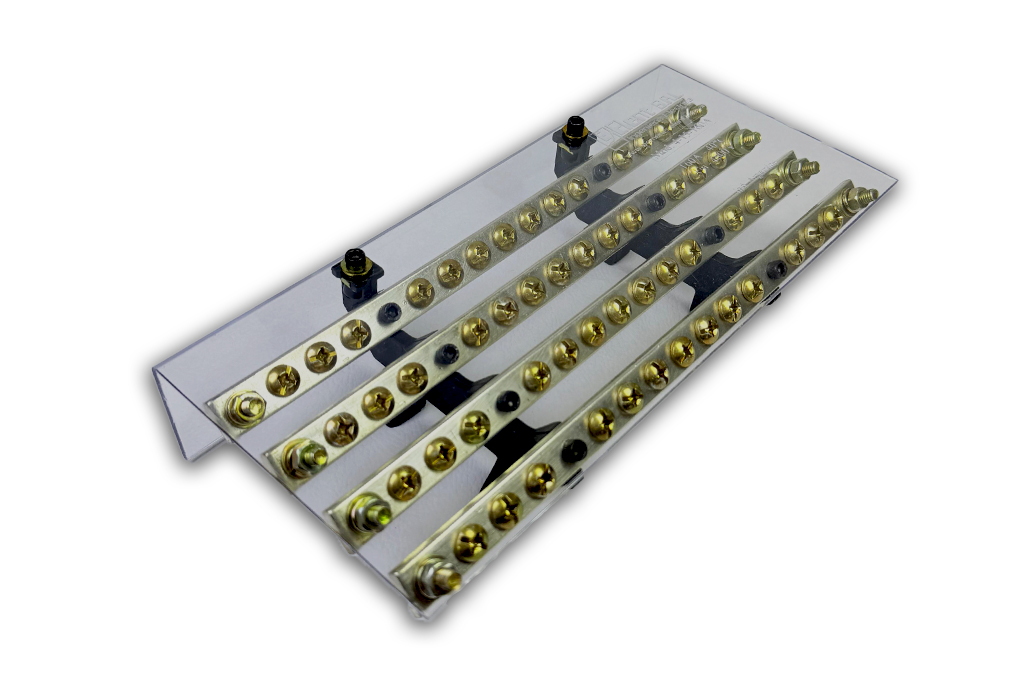

    Modelo: 4 15 160AS // Puntos de Conexión: 15 //
    2 entradas con bulones M6 y 13 salidas con tornillo fijadora M6 por barra

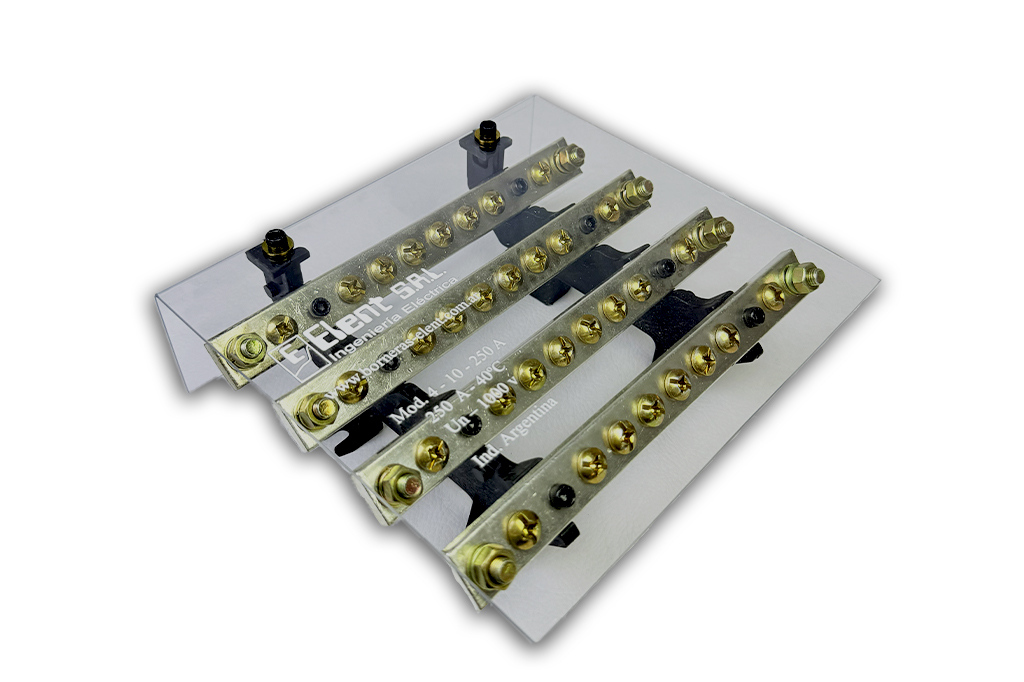

    Modelo: 4 10 250AS // Puntos de Conexión: 10 //
    2 entradas con bulones M6 y 8 salidas con tornillo fijadora M6 por barra

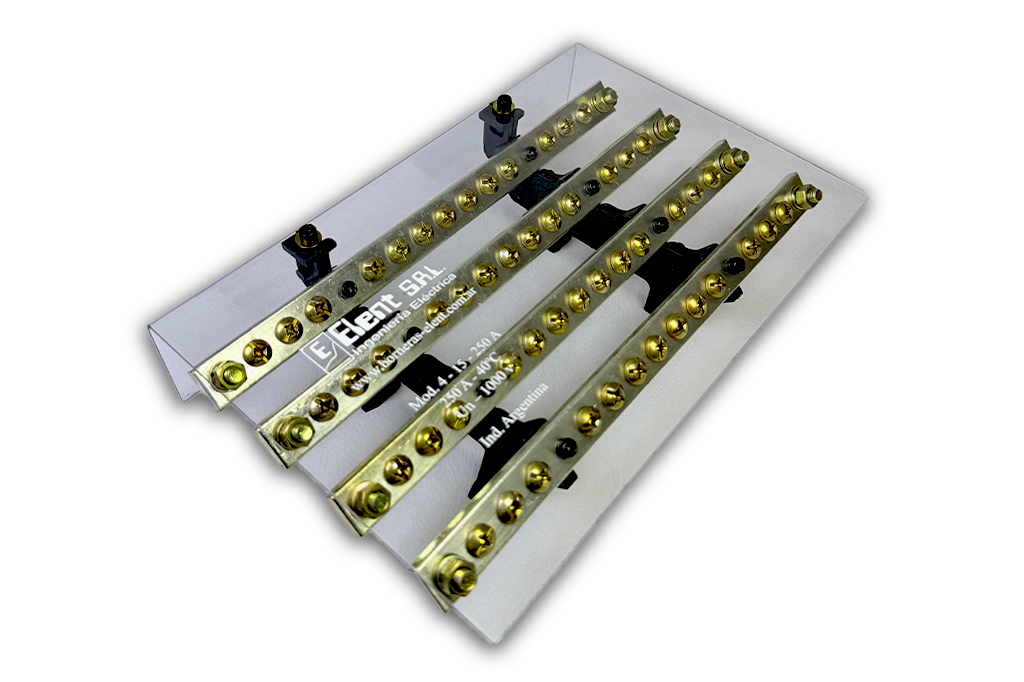

    Modelo: 4 15 250AS // Puntos de Conexión: 15 //
    2 entradas con bulones M6 y 13 salidas con tornillo fijadora M6 por barra

    Modelo: 4 10 400AS // Puntos de Conexión: 10 //
    2 entradas con bulones M7 y 8 salidas con tornillo fijadora M7 por barra

    Modelo: 4 15 400AS // Puntos de Conexión: 15 //
    2 entradas con bulones M7 y 13 salidas con tornillo fijadora M7 por barra



    Características físicas de embarrados de 160 a 800A
    Código Barras Distancias (mm) Fijaciones Dimensiones (mm)
    Material Tratamiento Dimensiones (mm) Entre Barras Entre contractos Tornillería Burlonería Ancho alto Profundidad
    4-10-160 Cobre Estañado 16×5 30 16 8xM6 2 x M6 205 130 70
    4-15-160 Cobre Estañado 16×5 30 16 13xM6 2 x M6 285 130 70
    4-10-250 Cobre Estañado 20×6 40 16 8xM6 2 x M7 200 180 80
    4-15-250 Cobre Estañado 20×6 40 16 13xM6 2 x M7 280 180 80
    4-10-400 Cobre Estañado 30×5 55 19 8xM7 2 x 3/8 265 235 110
    4-15-400 Cobre Estañado 30×5 55 19 13xM7 2 x 3/8 370 240 110
    4-14-630 Cobre Estañado 50×5 70 27 – 12 x 3/8
    2 x ½    		 510 320 120
    4-14-800 Cobre Estañado 40×10 70 35 – 14 x 1/2 570 310 120
